poe交換供電時，網絡斷了一芯后怎么辦？解密POE供電秘密，當您的網線有一芯斷的時候，這篇文章對您的幫助就會體現出來。

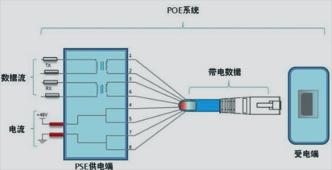

標準的五類網線有四對雙絞線，但是在10MBASE-T和100M BASE-T中只用到其中的兩對。IEEE80 2.3af允許兩種用法：

一、應用空閑腳供電時4、5腳連接為正極，7、8腳連接為負極。

二、利用信號線（1,2,3,6）同時傳遞數據信號和48V的電源。

應用數據腳供電時,將DC電源加在傳輸變壓器的中點,在這種方式下線對1、2和線對3、6可以為任意極性。傳輸數據所用的芯線上同時傳輸直流電,其輸電采用與以太網數據信號不同的頻率，不影響數據的傳輸。

標準不允許同時應用以上兩種情況。電源提供設備PSE只能提供一種用法,但是電源應用設備PD必須能夠同時適應兩種情況。該標準規定供電電源通常是48V、13W的。PD設備提供48V到低電壓的轉換是較容易的,但同時應有1500V的絕緣安全電壓。

下面談一下1000M BASE-T POE 供電系統

1000M BASE-T POE 供電系統 4個線序?qū)鶄鬏敂?shù)據，故無空閑對， 均采用數據對供電,圖六，1腳和2腳、3腳和6腳通過網絡變壓器進行電壓、信號的分頻、分離出來的電壓連接到橋式整流進行整流供電

另一種是通過POE供電交換機供電

協商供電

當在一個網絡中布置PSE供電端設備時，POE以太網供電工作過程如下所示。

1、檢測：一開始，PSE設備在端口輸出很小的電壓，直到其檢測到線纜終端的連接為一個支持IEEE802.3af標準的受電設備。

2、PD端設備分類：當檢測到受電端設備PD之后，PSE設備可能會為PD設備進行分類，并且評估此PD設備所需的功率損耗。

3、開始供電：在一個可配置時間（一般小于15μs）的啟動期內，PSE設備開始從低電壓向PD設備供電，直至提供48V的直流電源。

4、供電：為PD設備提供穩定可靠48V的直流電，滿足PD設備不越過15.4W的功率消耗。

5、斷電：若PD設備從網絡上斷開時，PSE就會快速地（一般在300~400m之內）停止為PD設備供電，并重復檢測過程以檢測線纜的終端是否連接PD設備。
