停車道閘系統的施工和設備安裝涉及到前期的準備工作、施工的規范、設備的尺寸定位和停車道閘系統的設計的基本規則。以下幾個方面詳細解讀，希望對需要的朋友有所幫助。

一、施工安裝

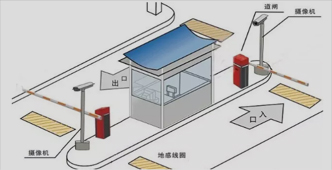

停車場道閘系統方案效果圖

二、所需要的工具和配件材料

停車道閘系統施工及設備安裝環節中需要的工具有：沖擊電鉆、打磨機、手電鉆、切割機、鐵鍬、模板、扳手、剝線鉗、水晶鉗、螺絲刀、內六角等；輔材有水泥、中砂、PVC管、波紋管、固定夾、膨脹螺絲、電源線及網線等。

三、安全島

①、安全島上放置崗?fù)挾仍O(shè)置為w=150cm，安全島上僅放置寬度根據實際情況設置為w≥50cm以上安全島長度通常設置為L=500cm；高度通常設定為H=15cm；

帶崗?fù)さ陌踩珝u尺寸規范僅安裝停車場道閘系統設備的安全島尺寸規范

②、對于不同地基上建設安全島的標準

a、在松軟的泥土上，需挖深30公分，用混泥土澆筑；

b、在水泥基礎上建安全島，需以星型每間隔25cm打一根φ20的鋼筋，鋼筋需深入地面D>5cm,外漏D>5cm;

c、在瀝青路面上建安全島，需以星型每間隔25cm打一根φ的鋼筋，鋼筋需深入地面D>20cm,外漏D>5cm;

③、用模板沿安全島形狀線條圍起一個15cm的框架

④、用水泥、中砂比例為1:2的混泥土澆筑用模板沿圍起的安全島框架，水泥需要使用425#標號的硅酸鹽水泥，澆筑抹平，待凝固以后用高標號水泥進行表面抹平

⑤、在安全島側面刷黃黑15公分相間的路標漆

⑥、布管明管橫平豎直、整齊美觀。暗管要求彎頭少暢通，接口處做好防水，埋的深度D≥10cm

⑦、走線時盡量避免導線接頭，信號線和電源線不能平行交流電徐單獨走線，不能與信號線和低壓直流電源線穿在同一管內。

四、停車場車牌識別道閘系統施工的重要原則；

1、入口設備或出口設備應盡量安裝在 水平路面上。這樣在車輛無法識別，道閘不抬桿時，方便車主停車起步。若確實無法安裝在平面，則應盡量在下坡；若一定在上坡，則最好是一個車輪在坡道，一個車輪在平地。

2、入口設備應盡量靠近停車場外測，這樣一來可以方便車主辨別，也方便一些人走錯時退出。出口設備應盡量靠近停車場內側，這樣可方便問題車輛退出，這種情況對于中央收費模式尤為重要。對出入庫口在一起的情況，若通道較長，可將設備靠近內側，方便出口的位置。

3、車輛在識別到車牌號即可入場，而車輛出場時不僅需要調用入場記錄進行比對，還涉及到車輛的收費管理，車輛出場遠比入場的耗時多，因此一般情況下出口應比入口數量多，以提高車輛出場效率。

五、車道環境及解決方案

1、道路寬度w<4.5m,可設定為或模式；

停車場道閘系統單進單出模式平面圖停車場道閘系統進出共閘模式平面圖

2、道路寬度位4.5<w≤5.5m，可設計為帶的或模式

停車場道閘系統帶側邊崗?fù)さ倪M(jìn)出共閘平面圖

3、道路寬度位5.5<w≤6.5m，可設計為帶的或模式

停車場道閘系統帶側邊崗?fù)?人行通道的進出共閘平面圖

4道路寬度位6.5<w≤7.5m，可設計為停車場車牌識別道閘系統，在中間制作50cm~80cm寬度的安全島；

停車場道閘系統一進一出小島的平面圖

5、道路寬度w>7.5,可設計為帶的模式停車場車牌識別道閘系統；

停車場道閘系統一進一出帶崗?fù)て矫鎴D

6、特殊道路環境，車道且車輛在進入車牌識別機觸發范圍內之前，車身無法擺直的情況，需在車道兩側各安裝一臺車牌識別機；

停車道閘系統T型路口設置雙車牌識別機的平面圖。

六、停車道閘系統定位

1、道閘定位：小島模式中定位橫向居中，距車牌識別一體機為30cm； 在帶崗?fù)さ陌踩珝u中，定位在距離安全島長短側邊20cm的位置；

2、車牌識別一體機定位：小島模式中定位橫向居中，距無人值守終端（停車機器人）30cm的位置；在帶崗?fù)さ陌踩珝u中，定位為距離長邊距離20cm，距離道閘30cm的位置；

3、無人值守終端（或崗?fù)ぃ┒ㄎ唬盒u模式定位橫向居中，距離安全島短邊20cm的位置； 在帶崗?fù)さ陌踩珝u中，定位于具體安全島長邊20cm，距離崗?fù)?0cm的位置；

4、地感定位：地感車行方向定位于道閘感的垂直居中位置，在垂直于車行方向定位于車道居中位置；

5、減速帶定位：減速帶車型方向定位需根據車牌識別一體機的視頻觸發距離450cm，往前推80cm； 在垂直于車行方向?yàn)檐嚨谰又形恢茫?/p>
